Detectarea prezenței fisurilor într-un rulment mamă de tijă este o sarcină crucială pentru asigurarea siguranței și fiabilității sistemelor mecanice. În calitate de furnizor de rulmenți mamă de tijă de înaltă calitate, înțeleg importanța acestui proces. În acest blog, voi împărtăși câteva metode eficiente de detectare a fisurilor la rulmenții mamă de tijă.
Inspecție vizuală
Inspecția vizuală este metoda cea mai simplă și de bază pentru detectarea fisurilor. Poate fi realizat cu ochiul liber sau cu ajutorul instrumentelor de mărire. Când efectuați o inspecție vizuală, este esențial să curățați bine suprafața rulmentului pentru a îndepărta murdăria, grăsimea și alți contaminanți care pot ascunde fisurile.
Mai întâi, examinați suprafața exterioară a lagărului mamă de tijă. Căutați orice semne vizibile de fisuri, cum ar fi fracturi liniare sau neregulate. Acordați o atenție deosebită zonelor care sunt predispuse la concentrarea tensiunilor, cum ar fi porțiunea filetată, îmbinarea dintre capătul tijei și planul sferic și marginile rulmentului. Aceste zone sunt mai susceptibile de a dezvolta fisuri din cauza condițiilor de stres ridicat pe care le experimentează în timpul funcționării.
Dacă este posibil, utilizați o lupă sau un microscop pentru a îmbunătăți vizibilitatea fisurilor mici. O putere de mărire de 5 - 10 ori poate fi suficientă pentru a detecta crăpăturile fine care ar putea să nu fie vizibile cu ochiul liber. Cu toate acestea, trebuie remarcat faptul că inspecția vizuală are limitări. Este posibil ca unele fisuri interne sau fisuri de suprafață foarte mici să nu fie detectabile doar prin mijloace vizuale.
Testarea colorantului penetrant
Testarea cu colorant penetrant este o metodă de testare nedistructivă utilizată pe scară largă pentru detectarea fisurilor de suprafață în rulmenții mamă de tijă. Această metodă se bazează pe principiul că un penetrant lichid se poate infiltra în fisuri datorită acțiunii capilare.
Procesul de testare a colorantului penetrant implică de obicei următorii pași:
- Curatenie: Curăţaţi bine suprafaţa rulmentului pentru a îndepărta orice murdărie, ulei sau alţi contaminanţi. Acest pas este esențial deoarece orice reziduu de pe suprafață poate împiedica penetrantul să intre în fisuri.
- Aplicarea penetrantului: Aplicați un lichid penetrant viu colorat pe suprafața rulmentului. Penetrantul trebuie lăsat să stea pe suprafață pentru o perioadă suficientă, de obicei 10 - 30 de minute, pentru a se asigura că are suficient timp să se infiltreze în fisuri.
- Îndepărtarea excesului de penetrant: După timpul de păstrare, îndepărtați cu grijă excesul de penetrant de pe suprafață folosind o cârpă curată sau un solvent adecvat. Aveți grijă să nu îndepărtați penetrantul care a intrat în fisuri.
- Aplicația Dezvoltatorului: Aplicați un strat subțire de pulbere sau lichid de dezvoltare pe suprafață. Dezvoltatorul acționează ca un blotter, scoțând penetrantul din fisuri și făcându-le vizibile ca indicații strălucitoare, colorate pe fundalul alb al dezvoltatorului.
- Inspecţie: Inspectați suprafața rulmentului în condiții de iluminare adecvate. Orice fisuri vor apărea ca linii sau pete strălucitoare pe suprafața acoperită cu dezvoltator.
Testarea colorantului penetrant este o metodă relativ simplă și eficientă din punct de vedere al costurilor pentru detectarea fisurilor de suprafață. Cu toate acestea, poate detecta doar fisurile care sunt deschise la suprafață și ar putea să nu fie potrivite pentru detectarea fisurilor interne.
Testarea particulelor magnetice
Testarea cu particule magnetice este o altă metodă de testare nedistructivă care poate fi utilizată pentru a detecta fisurile de suprafață și aproape de suprafață în rulmenții feromagnetici mamă de tijă. Această metodă se bazează pe principiul că atunci când un câmp magnetic este aplicat unui material feromagnetic, se produce o scurgere a fluxului magnetic în locul unei fisuri.
Procesul de testare a particulelor magnetice implică următorii pași:
- Magnetizare: Aplicați un câmp magnetic la rulment folosind un dispozitiv de magnetizare adecvat, cum ar fi un magnet permanent sau un electromagnet. Câmpul magnetic poate fi aplicat fie într-o direcție longitudinală, fie circulară, în funcție de orientarea fisurilor așteptate.
- Aplicarea particulelor magnetice: Stropiți sau pulverizați particule magnetice, care sunt de obicei pulbere de fier sau cerneală magnetică, pe suprafața rulmentului. Particulele magnetice vor fi atrase de zonele de scurgere a fluxului magnetic, formând indicii vizibile ale fisurilor.
- Inspecţie: Inspectați suprafața rulmentului în condiții de iluminare adecvate. Fisurile vor apărea ca modele distincte de particule magnetice pe suprafață.

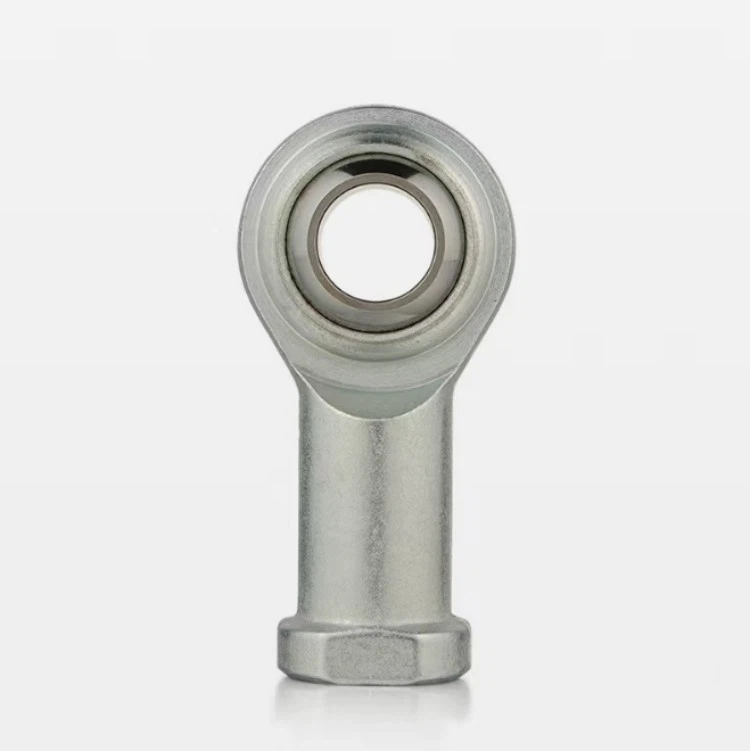

Testarea particulelor magnetice este foarte sensibilă la fisurile de suprafață și aproape de suprafață în materiale feromagnetice. Cu toate acestea, este aplicabil numai rulmenților feromagnetici și nu poate detecta fisuri în materiale neferomagnetice, cum ar fi oțelul inoxidabil. Pentru rulmenți mamă de tijă din oțel inoxidabil, cum ar fiRulmenți din oțel inoxidabil SI5şiCapetele de tijă de îmbinare Heim din oțel inoxidabil SI8, trebuie luate în considerare alte metode de testare.
Testare cu ultrasunete
Testarea cu ultrasunete este o metodă de testare nedistructivă puternică care poate fi utilizată pentru a detecta atât fisurile de suprafață, cât și fisurile interne ale lagărelor mamă ale tijei. Această metodă utilizează unde sonore de înaltă frecvență pentru a detecta defectele materialului.
Procesul de testare cu ultrasunete implică următorii pași:
- Aplicarea cuplantului: Aplicați un agent de cuplare, cum ar fi ulei sau gel pe bază de apă, pe suprafața rulmentului. Cuplantul ajută la transferul undelor ultrasonice de la traductor la rulment.
- Plasarea traductorului: Așezați traductorul cu ultrasunete pe suprafața rulmentului. Traductorul emite unde ultrasonice în material și orice fisuri sau alte defecte ale materialului vor face ca undele să se reflecte înapoi la traductor.
- Analiza semnalului: Analizați semnalele ultrasonice recepționate folosind un instrument adecvat de testare cu ultrasunete. Instrumentul poate afișa amplitudinea și timpul de zbor al semnalelor reflectate, care pot fi utilizate pentru a determina locația, dimensiunea și orientarea fisurilor.
Testarea cu ultrasunete este o metodă extrem de sensibilă pentru detectarea fisurilor interne. De asemenea, poate detecta mici fisuri de suprafață care ar putea să nu fie detectabile prin alte metode. Cu toate acestea, necesită operatori calificați și echipamente specializate, iar rezultatele pot fi afectate de factori precum proprietățile materialelor rulmentului și prezența geometriilor complexe.
Testare cu curenți turbionari
Testarea cu curenți turbionari este o metodă de testare nedistructivă care este deosebit de potrivită pentru detectarea fisurilor la suprafață și aproape de suprafață în materiale conductoare, inclusiv unele tipuri de lagăre mamă de tijă. Această metodă se bazează pe principiul inducției electromagnetice.
Când un curent alternativ trece printr-o bobină, acesta generează un câmp magnetic alternativ. Când bobina este adusă aproape de un material conductor, curenții turbionari sunt induși în material. Orice fisuri sau alte defecte ale materialului vor perturba fluxul curenților turbionari, provocând o modificare a impedanței bobinei.
Procesul de testare cu curenți turbionari implică următorii pași:
- Plasarea sondei: Așezați sonda de curent turbionar pe suprafața rulmentului. Sonda conține o bobină care generează câmpul magnetic alternativ și detectează modificările de impedanță cauzate de fisuri.
- Analiza semnalului: Analizați semnalele primite de sondă utilizând un instrument de testare cu curenți turbionari. Instrumentul poate afișa modificările de impedanță în funcție de timp sau poziție, care pot fi utilizate pentru a detecta și localiza fisurile.
Testarea curenților turbionari este o metodă rapidă și sensibilă pentru detectarea fisurilor de suprafață și aproape de suprafață în materialele conductoare. De asemenea, poate fi folosit pentru a detecta modificări ale proprietăților materialului, cum ar fi conductivitatea și grosimea. Cu toate acestea, este potrivit în principal pentru materiale conductoare și poate să nu fie eficient pentru materiale neconductoare.
Importanța detectării fisurilor
Detectarea fisurilor la rulmenții mamă de tijă este de cea mai mare importanță din mai multe motive. În primul rând, fisurile pot reduce semnificativ rezistența și durabilitatea rulmentului, ducând la defecțiuni premature. Un rulment defect poate cauza funcționarea defectuoasă a întregului sistem mecanic, rezultând timpi de nefuncționare costisitoare și potențiale pericole de siguranță.
În al doilea rând, detectarea timpurie a fisurilor permite întreținerea și înlocuirea în timp util a rulmenților. Prin înlocuirea rulmenților crăpați înainte de a se defecta complet, riscul de defecțiune catastrofală poate fi minimizat și fiabilitatea generală a sistemului mecanic poate fi îmbunătățită.
În calitate de furnizor de rulmenți mamă de tijă, mă angajez să furnizez produse de înaltă calitate și să asigur siguranța și fiabilitatea sistemelor mecanice ale clienților noștri. Oferim o gamă largă de rulmenți mamă de bară, inclusivRulmenți din oțel inoxidabil SI5şiCapetele de tijă de îmbinare Heim din oțel inoxidabil SI8, care sunt concepute pentru a îndeplini cele mai înalte standarde din industrie.
Dacă sunteți interesat să achiziționați rulmenții noștri mamă de tijă sau aveți întrebări despre detectarea fisurilor sau întreținerea rulmenților, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare. Așteptăm cu nerăbdare să lucrăm cu dumneavoastră pentru a asigura performanța optimă a sistemelor dumneavoastră mecanice.
Referințe
- ASNT (Societatea Americană pentru Testări Nedistructive). Manual de testare nedistructivă.
- ISO (Organizația Internațională de Standardizare). Standarde legate de testarea rulmenților și controlul calității.
- Manualul Mașinilor, Ediția a 31-a, Presa Industrială.
